Атол 30Ф прошивка загрузчика

[sol]

Segger J-Fiesh FRM V4.66a всё по атоловской методике дохожу до Programm Verify вылетает ошибка:
 RAM chec failed @ address 0*10000000.
Write: 0*03020100 0707060504
Read: 0*0000000 00000000
(0 bytes of RAM have been checcked successfully)
Failed to program and verrify target.
(Ошибка оперативной памяти @ адрес 0 * 10000000.
Пишите: 0 * 03020100 0707060504
Читать: 0 * 0000000 00000000
(0 байт оперативной памяти были успешно проверены)
Не удалось запрограммировать и проверить цель.)
Посоветуйте что делать?
Атол 90Ф прошился без порблем

[m.ivanov]

Попробуй подать питание с блока питания. Включить кнопку питания. Будет пищать скорее всего, не обращая внимания на это попробуй прошить.

[tridentxp]

sol, J-Flash Lite, Target=NXP->LPC1768, SWD, speed 1000->OK->Erase chip ?

[sol]

Поменял скорость на 1000 (была 4000)выскочила другая ошибка

[tridentxp]

Поменял скорость на 1000 (была 4000)выскочила другая ошибка

я за прогу J-Flash Lite спрашивал.

[svv]

чет странно
core ID - 0x000000
CPU clock frequency: 0
там проц то вообще запускается?

[Дмитрий84]

вчера через Flash Magic прошил , все нормально

Спойлер

https://www.ss-20.ru/index.php?topic=872.0

[chellenger]

Дмитрий84, обычно 3 провода использую, всё прошивается.

[Дмитрий84]

можно и через три, но не пробовал

[tridentxp]

можно и через три, но не пробовал

Дмитрий84, подтверждаю chellenger: можно ! главное себя заставить.

[casper3008]

Поменял скорость на 1000 (была 4000)выскочила другая ошибка

Шью с такими настройками 90, 30 и Эвоторы.

Ну или как писали выше..

[sol]

Всем спасибо.Перепрошилась при включёном питании ,но бл... с  3 раза

[svv]

а че раньше шилось при выключенном?

[valevok]

а че раньше шилось при выключенном?

А я вот уже не удивляюсь. Пару недель назад тридцатик тоже заупрямился с загрузчиком  - ни J-Linkом ни F-Magicом - не коннектится ни с чем, а на J-Link еще и вопил.
 Переходники, шнурки, все менялось, проверялось, на 100500 раз вдруг законнектился и прошился.   J-Linkом. Как оказалось, без блока питания вообще.
Ну, принесли в этот момент еще одну кассу без БП, коллега огляделся, увидел подходящий и  взял у меня из - под носа.

[svv]

Воистину это чудо, программатор случаем не мироточит? .
 А если серьезно, то в ж-линке на 19 лапу выдается  питалово для внешних устройств. Если там выставить 3в3 и соединить с Vref на первой лапе, то по идее будет работать.  Питалово будет от программатора, если у него мощи хватит. Но сути это не меняет.

[PuRGen]

Так и жгут st-linkи в частности с экрами. Подключают питание от программатора и включают питание на кассе. Только не всегда напряжение идеально одинаковое и обычно стабилизатор в кассе побеждает, может и вообще не повезти.
Не плохо бы понимать что, куда и зачем подключаешь, а не тыкать всякую шнягу в подозрительные дырки, венерологию подцепить можно.

[sol]

А если мозг на полную, то можно ,то можно можно без вскрытия? Интересно как это.

[PuRGen]

Интересно как это.

[heysi-orion]

Какие программаторы .....знаю  людей ,которые включив свой мозг на половину решат проблему по прошивке загрузчика без вскрытия ККТ.........

Однако... силен МОСК!

[vladf22]

Нууу... Если откручивание лючка ФН не считать вскрытием ККТ, то в принципе мона прошить...

[PuRGen]

Нууу... Если откручивание лючка ФН не считать вскрытием ККТ, то в принципе мона прошить...

Помедленней, я записываю.
Открутил лючок, дальше что делать?
И на всякий случай напоминаю, шьём загрузчик, а не прошивку через перемычку.

[vladf22]

PuRGen, Согласен, обмишурился, мысль шла о прошивке.

[Market-Master]

Какие программаторы .....знаю  людей ,которые включив свой мозг на половину решат проблему по прошивке загрузчика без вскрытия ККТ.........

Однако... силен МОСК!

Очень бы хотелось узнать такой способ,но что-то мне говорит,что не придумали пока для атоллов.

[kkt43]

Подскажите пожалуйста, как шьете через USB-UART загрузчик? все выставил Tx и Rx, GND, пишет filed to autobaud, хотя скорость 57600, LPS 1768. Спасибо!

[svv]

Мэджиком лучше через железный ком порт шить, будет ли работать уарт-усб зависит от компа, переходника и погоды в гваделупе. А ваще все приличные люди давно уже купили китайские жи-линки

[Niro]

Подскажите пожалуйста, как шьете через USB-UART загрузчик? все выставил Tx и Rx, GND, пишет filed to autobaud, хотя скорость 57600, LPS 1768. Спасибо!

LPC1768 всегда шью на скорости 115200, LPC1778 на 57600.

[kkt43]

Все равно не видит на скорости....хотя напрямую на RS 232  3 контакта - на плате 3 - RXD0 TXDO GND....питание, джампер в бут, все есть

[Bit]

Лень смотреть схему, я уже писал про это - rxd  txd  которые в центре платы, а не с краю.

[Market-Master]

kkt43, Посмотри еще тему-Первичное программирование.

[Romanz]

Оставлю тут на ответственное хранение. Преобразователь usb to ttl на чипе tl232, есть переключалка на 5 вольт и на 3.3 вольта, на lpc1768 используем режим 3.3 вольта, если преобразователь на 5 вольт, то по цепи Tx, Rx ставим 3.3 ком. Rx и Tx подтянуты сопротивлениями 10к на 3.3 вольта.

[chellenger]

Romanz, насколько я помню по ногам RX и TX процу фиолетово 3.3 или 5
Главное что бы не уровни COMа...

[AlexSAN]

Когда было актуально, в шрих-лайте, не подлежащем модернизации, нарыл разъём, идущий к конопочно-лампочной плате, отрезал лишнее и сделал переходник для ж-линка, чтоб не снимать каждый раз плату и не заморачиваться с пайкой. А по началу - да, уарт и флэш-мэджик.

[Dsergey]

Romanz, насколько я помню по ногам RX и TX процу фиолетово 3.3 или 5
Главное что бы не уровни COMа...

Да, там питания не надо подключать.

[NewKid]

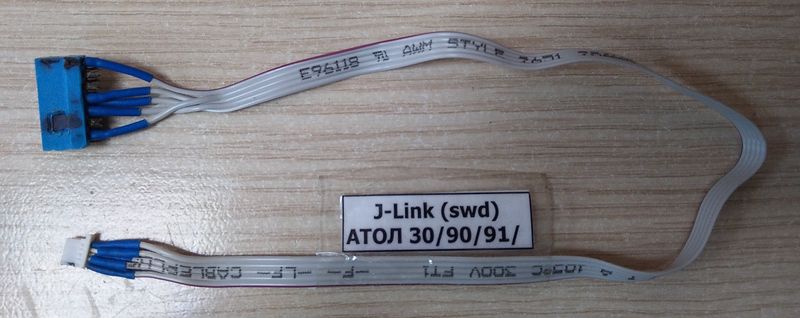

сделал переходник для ж-линка, чтоб не снимать каждый раз плату и не заморачиваться с пайкой. А по началу - да, уарт и флэш-мэджик.

J-Link не работает на прошивках 8346+ и П5, там только через UART0 и FlashMagic шить.

[shurik37]

Romanz, Спасибо! Актуально сейчас.
Как раз пытаюсь поднять плату после неудачного перехода на 5-ю платформу. Помню ранее, я успешно прошивал boot вариантом CP2102, Flash Magic и штатное питание 9v.
Сейчас не удается, программатор ругается "Failed to autobaud - step 1" Либо у меня порты загажены, либо я что делаю не так.

[shurik37]

Мне помог восстановить плату на вариант в соседней ветке.
https://kkmcom.ru/index.php/topic,17797.msg236587.html#msg236587

[tridentxp]

парни, если не секрет, загрузчик какой версии ставите?

[shurik37]

В моем случае был 7651. Flash Magic-ом я не смог подцепиться к LPC1768. Через Тест Драйвера v10.9.0.0 я залил con-прошивку.

[NewKid]

В моем случае был 7651. Flash Magic-ом я не смог подцепиться к LPC1768. Через Тест Драйвера v10.9.0.0 я залил con-прошивку.

Уже писал на прошивках 8346+ и П5 для lpc стоит лок crp2 те надо сначала сдеать полный erase а потом шить FM и не забываем включать аппарат со включенной премычкой boot, как вариант из-за того что порт не железный а через usb-uart переходник, соединение может быть не стабильным.

[chellenger]

Откатывал и не раз меджиком П5, ставим перемычку, включаем, заливаем бут от 2.5 (2893 обычно лил) и всё всегда получалось.

[Niro]

Откатывал и не раз меджиком П5, ставим перемычку, включаем, заливаем бут от 2.5 (2893 обычно лил) и всё всегда получалось.

Просто надо в FM поставить галочку "Erase all Flash..."

[kass]

Тоже воюю сейчас с загрузчиком. ККТ с проблемами обновилась на 5 платформу, теперь пожинаем плоды. с 5.7.0 не обновляется до актуальной, в ЛК Атола не определяется. Теперь чтобы заново обновить до 5й, нужно прошить загрузчик. в FlashMagic чтение сигнатур не проходит. Скорость менял, дрова на шнур встали ровно. Непонятно где собака зарыта...Шнурок PL2303.

[chellenger]

kass, меджик сам по себе прога кривоватая, попробуй скорость 57600, прописать частоту кварца 12

[kass]

kass, меджик сам по себе прога кривоватая, попробуй скорость 57600, прописать частоту кварца 12

Доброго вечера. Про кварц не понял, это параметр Oscillator в меджике?

[chellenger]

kass, да

[kass]

Всё бестолку, перепробовал разные варианты. с Flashmagic знаком, по физическому COM те же 22ПТК нормально шьются, значит проблема с подключением. Опыта с подключением 30ф таким способом (UART) нет, может чего не то делаю, позже буду пробовать на тестовом.

Спойлер

Почему нельзя заставить обновить статус ККТ на as.atol более легким способом, чтобы не было таких проблем...Таких кривопрошитых на 5П нормально наберется

[valevok]

Просто надо в FM поставить галочку "Erase all Flash..."

Мне при откате назад эти галочки не помогают. Делаю Erase из Tools c обеими галочками. Потом загрузчик прошивается. Хотя не понимаю, какая разница, автоматом почистить или отдельно.

[chellenger]

kass, стопс, а через что вы его прошить пробуете? Я про переходник, какой используете? USB to COM?

[chellenger]

Вроде правильно, pl2303 это uart. С него берём RX и TX и GND. На плате ищем пятаки RXD0 и TXD0, ну землю куда угодно припаиваем (на землю разумеется...). Нет связи -пробуем местами заменить RX и TX

[Slava]

Надо сделать так .
Частоту кварца естественно поставить . Скорость поставить 38400.
Подключится по железному кому .
Бутовый джампер на землю замкнули . Далее ,не включая аппарат, нажать кнопку ,ну скажем запрос
сигнатуры и включили тело .

Еще такой момент - проверить галки как на картинке .Эту галку удалить .

[chellenger]

Slava, у меня бывали случаи когда оно только на 1200 скорости цеплялось

[Slava]

Это да, зависит иногда от фазы луны .
А что делать ? Камень наверняка залочен , а так ж-линк шьет за три секунды .

[Niro]

У меня некоторые версии FM не хотели работать. Пробовал разные версии, пока не нашел рабочую. От компьютера зависит наверное.

[Egorrr]

Может кому  пригодится картинка.

Еще могу добавить что на "пролификах" шить загрузчик это лотерея, может прошить может нет. Остальные (FTDI CH340 CP2102) более менее норм.
Также обязательно проверяем все службы Comproxy дримкас EOU  итд - я их все отключаю на время прошивки.

[Max001]

От компьютера зависит наверное.

+ железа, от переходников, от драйверов.
Как то тоже страдал. В компе стояла доп. плата COM (по наследству от старого, где ее не было). Долго мучался. Потом путем научного тыка железный COM с мэджиком заработал только когда ее выдернул.
Все может влиять.

[Alex_R]

Еще могу добавить что на "пролификах" шить загрузчик это лотерея

Где-то в интернете мелькало, что чипы пролифик китайцы подделывали.

[MOTOR]

Где-то в интернете мелькало, что чипы пролифик китайцы подделывали.

Винда распознает поделку.
Почти каждое утро переустанавливаю драйвер. Раньше Винда, помнится, PID терла у него.

[got10]

Где-то в интернете мелькало, что чипы пролифик китайцы подделывали.

У меня такой переходник, в списке КОМ портов появляется КОМ порт с номером "Обнаружено неавторизованное устройство".

[MOTOR]

в списке КОМ портов появляется КОМ порт с номером "Обнаружено неавторизованное устройство".

[got10]

Да, примерно похоже. Драйвер видит левого клона по id.

[PuRGen]

Еще могу добавить что на "пролификах" шить загрузчик это лотерея, может прошить может нет. Остальные (FTDI CH340 CP2102) более менее норм.

Вот не факт. У меня в наличии оригинальный FTDI, пара левых пролификов свиду одинаковых и CH340 не считая оригинальных фн адаптеров, которыми я шить не пробовал.
История такая, нормально шьёт только один палёный пролифик, естесственно со старым драйвером. Остальные либо максимум бут с переменным успехом, либо вообще ни как. Рвётся запись на полпути или вообще не коннектится.
С фуллфлеш без вариантов. Только один единственный pl поддельный справляется.

[KrasCEP]

что у вас за "чудеса"? Какими только китайскими преобразователями в TTL не пользовался - никогда траблов с LPC не было, ну если только скорость иногда приходится поставить не выше 19200, но это не великая проблема, сча юзаю вообще смешной мелкий ch340 за 40 руб., входное гнездо у него микроЮСБ, пашет уже года 4

[Niro]

У меня некоторые версии FM не хотели работать. Пробовал разные версии, пока не нашел рабочую.

Вот версия 6.95 FM которой шью без проблем.

[kass]

Всё бестолку, перепробовал разные варианты. с Flashmagic знаком, по физическому COM те же 22ПТК нормально шьются, значит проблема с подключением. Опыта с подключением 30ф таким способом (UART) нет, может чего не то делаю, позже буду пробовать на тестовом.

Спойлер

Почему нельзя заставить обновить статус ККТ на as.atol более легким способом, чтобы не было таких проблем...Таких кривопрошитых на 5П нормально наберется

Дошли руки до другого ФР. В общем, нужно было чуть больше времени. Проблема оказалась в перебитом проводе TXD или RXD шнурка. Сигнатуры считались корректно без всяких танцев заморочек. Версия FlashMagic 10.02.4514

[Market-Master]

Уже много лет fm 8.96.3850 и этот пролифик,вроде никаких проблем.

[coldkomi]


Ой как сейчас MasterX расстроится...

[Market-Master]


Ой как сейчас MasterX расстроится...

Ой!Сорри,каюсь,забыл,дяденька-простите!

[Olegrom63]

Вчера обновляли через программатор J-Link, нашли русскую инструкцию по  программированию загрузчика, по ней делали скорость 4000 не трогали. С программатора идет 3.3В, но мощей не хватает у него на запуск платы. Отпаяли 1 вывод от программатора и подключили к плате родной бп. Прошилось на ура с 1-го раза. После включения ккт она запиликала, залили новую версию и  обнулили таблицы.

[ДОЛГОПОЛОВ]

Я ридером ФН прошиваю.
