Автор Тема: Схемы на ЭВОТОР (Прочитано 20383 раз)

Рязанский · « : 25/06/2017 02:13:02 »

Ищу схемы на плату питания и портов.
Или хотя бы распиновку шлейфов на этой плате.

сандр · « **Ответ #1 :** 25/06/2017 11:43:15 »

Добавил в файловый архив на АТОЛ СМ-02ПТК.

Рязанский · « **Ответ #2 :** 26/06/2017 12:45:33 »

Цитата: сандр от 25/06/2017 11:43:15

Добавил в файловый архив

Спасибо! то, что нужно!
Осталось найти, где приобрести переходные платы AL.M020.42.000

Димитрий · « **Ответ #3 :** 28/08/2017 21:05:18 »

Здравствуйте! Поделитесь пожалуйста схемой на AL.M020.41.00 rev2.0
К.З. по шине питания , хотелось бы поремонтировать самим. Спасибо.

frost · « **Ответ #4 :** 28/08/2017 22:03:43 »

Держи
UPD. Там нету схемы) Ща поищу

Димитрий · « **Ответ #5 :** 28/08/2017 22:17:33 »

В нём схемы нет (
Начинаю уже кондёры выпаивать, скоро до проца дойду ...

tridentxp · « **Ответ #6 :** 29/08/2017 09:31:20 »

посоны, вас научить искать коротыши нормально? берёте специально обученный блок питания, выставляете защиту по току ампер на 100500 и напругу 3В, и лапками ищете чо грееца.

svv · « **Ответ #7 :** 29/08/2017 10:14:34 »

Ампера 2-3 уже хватает, чтоб понять что греется и не вызвать тотальных разрушений. КЗ - это скорее всего проц, как это не печально.

Димитрий · « **Ответ #8 :** 29/08/2017 12:40:46 »

Так и сделали . Греются проц и драйвер .

Димитрий · « **Ответ #9 :** 29/08/2017 17:14:35 »

В итоге поменяли плату. Взяли с другого терминала. Теперь надо ввести "правильный" зав. номер вместо другого. Тех.сброс по инструкциям (верс2 и 3,4) не получается. Может батарейку надо вынимать? Про это ничего не пишут (((

drfaust · « **Ответ #10 :** 29/08/2017 19:08:27 »

Там вроде джампик/рубильник переключать надобно...

tridentxp · « **Ответ #11 :** 29/08/2017 19:17:50 »

Цитата: Димитрий от 29/08/2017 17:14:35

Теперь надо ввести "правильный" зав. номер вместо другого.

навряд ли просто получится. например у атолов для этого надо ставить тех прошиву. ну или попробовать чпм-ную загнать. может она всё снесёт.

Димитрий · « **Ответ #12 :** 29/08/2017 19:24:39 »

В инструкции на стр.18 есть фраза:
Ввод заводского номера (Данные о ЗН указаны на USB-Flash:\ЗН.txt)
Т.е. на флешке текстовый файл должен лежать?
В ФА лежит дебаг-прошивка 1829 f02N0725.frm , это и есть тех.прошивка ?

dervish · « **Ответ #13 :** 29/08/2017 19:33:41 »

Она самая)

Димитрий · « **Ответ #14 :** 29/08/2017 20:26:38 »

Не понимаю как с ней работать ((. Может есть команда какая-то. Произвольную команду отправить надо?
И в тех.обнуление не входит (батарейку вынимал) что с ФН что без. Чего же нет в инструкции , подскажите пожалуйста .

svv · « **Ответ #15 :** 30/08/2017 09:35:55 »

зашли FD 23 FF, если не прокатит, то можно наверное ручками. ЗН у атолов обычно лежит во внешней флехе 25Lчего-то там.

asmonah · « **Ответ #16 :** 30/08/2017 13:10:42 »

Шил ЧПМ-ную прошивку - тех.обнул, потом Ф-ную, тех.обнул и ввод зав.номера. Правда ФП чистая нужна, без неё ЧПМ-ная не делает тех.обнуление

Димитрий · « **Ответ #17 :** 30/08/2017 14:47:46 »

svv, Да! Получилось! Спасибо! Только мне сгоревшую плату всё равно отправлять по гарантии надо(.

svv · « **Ответ #18 :** 30/08/2017 15:12:26 »

Процик в чип-дипе пятихатку стоит, на али еще дешевле. Но сильно не радуйся, проц просто так не вылетает возможно башка в принтере его губит.

Димитрий · « **Ответ #19 :** 30/08/2017 18:28:50 »

svv, спасибо, буду иметь ввиду. Клиент уже забрал девайс и работает. А вообще БП на 24 В, а в принтер идут 5 В и 8 В. Потенциально опасно для всех плат!

wolf174rus · « **Ответ #20 :** 17/11/2017 16:04:58 »

Нужна схема на модуль AL.M020.40.00 rev2.2

chellenger · « **Ответ #21 :** 17/11/2017 17:02:07 »

wolf174rus, Нам даже в статусе АСЦ Эвотор схем не дают, увы, блоками менять.

Пых · « **Ответ #22 :** 17/11/2017 21:45:05 »

Меня жаба душит менять блоком AL.M020.40.00 rev2.2 только от того, что я не знаю какой кондер (с42) должен на ней стоять. Ибо сейчас его на месте нет и посадочное место подозрительно кричневатое.

chellenger · « **Ответ #23 :** 17/11/2017 21:50:32 »

Пых, Ну с С42 сча поможем, отпаяю посмотрим...
Судя по размеру это 1 мкф

У меня как правило мрут DA4, а вот что ещё с ними не знаю, все платы на обмен.

chellenger · « **Ответ #24 :** 17/11/2017 22:07:27 »

Пых, Блин, у меня тестер больше 0.2 не измеряет...

wolf174rus · « **Ответ #25 :** 20/11/2017 17:16:14 »

Цитата: chellenger от 17/11/2017 22:07:27

У меня как правило мрут DA4,

DA4 что за элемент? На корпусе не смог прочитать.

chellenger · « **Ответ #26 :** 22/11/2017 22:11:00 »

wolf174rus, я так понимаю стабилизатор аля КРЕН на 3.3 вольта

ILinSKY · « **Ответ #27 :** 24/05/2021 15:33:16 »

Принесли Эвотор, на этом вот стабилизаторе "вскочил прыщик". ФР не видит. Можно его заменить LD33E651 с атоловской платы? слабый я в этих схемах,сори)

dotic · « **Ответ #28 :** 24/05/2021 15:47:45 »

LD33E651 подойдёт, только, как правило, менять надо ещё и USB2517

ILinSKY · « **Ответ #29 :** 24/05/2021 15:51:20 »

спасибо! буду пробовать)

sergforos · « **Ответ #30 :** 26/05/2021 15:51:40 »

Подскажите , что за сборки диодов VD4-VD11: маркировка NF G0 на плате USB хаба. я так и не смог нагуглить. То что это ESD или TVS - это понятно интересует маркировка для заказа
https://ibb.co/X3vMNBq

dervish · « **Ответ #31 :** 26/05/2021 16:02:17 »

Ну судя по схеме - PRTR5V0U2AX, как то так написано...

АГХ1962 · « **Ответ #32 :** 26/05/2021 16:02:58 »

Ну вроде PRTR5V0U2AX

https://www.chipdip.ru/product/prtr5v0u2x.215

sergforos · « **Ответ #33 :** 26/05/2021 16:19:41 »

Цитата: dervish от 26/05/2021 16:02:17

Ну судя по схеме - PRTR5V0U2AX, как то так написано...

В какой схеме?
Вот я тоже так подумал, но меня смущает в даташите маркировка *R1

dervish · « **Ответ #34 :** 26/05/2021 16:56:18 »

Кусок схемы в прицепе, на хаб rev 4.0

sergforos · « **Ответ #35 :** 26/05/2021 18:09:49 »

во! благодарю. И еще,у кого есть версия 4.0 платы выложите фото с маркировкой этих диодов. Всем спасибо

Dorado · « **Ответ #36 :** 26/05/2021 21:52:53 »

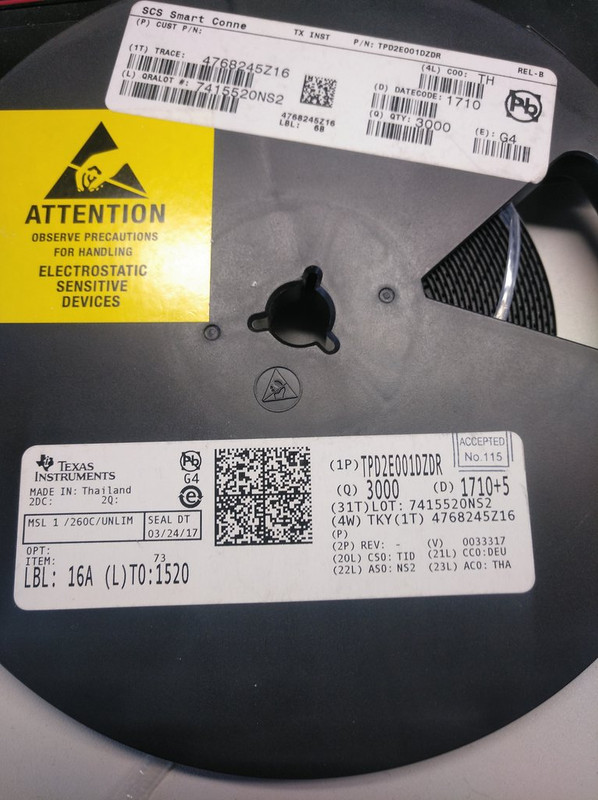

на самом деле там вот этот аналог диодной сборки

маркировка NFGO
даташит https://pdf1.alldatasheet.com/datasheet-pdf/view/350510/TI/TPD2E001DZDR.html
