UNI-T UT60S как активировать MIN/MAX ?

[Maximus Panin]

Как на UNI-T UT60S активировать функцию MIN/MAX ? Слышал, что на некоторых мультиметрах некоторые функции не задействованы и их можно активировать контактами. Например на Richmeters RM102

[Bit]

Тут не описано?

[pavel_k]

Maximus Panin, не думаю, что этот режим скрыт специально и можно его будет задействовать. Похожий дисплей в старшей модели UT61+ Series. Там указан режим min/max

[chellenger]

Дисплей это некая универсальная фигня, конкретно данного режима может и не быть в конкретном устройстве.

[Maximus Panin]

Тут не описано?

Это другая модель и там нет такой функции.

Похожий дисплей в старшей модели UT61+ Series. Там указан режим min/max

Там он другой, это видно по разметке барграфа.

Дисплей это некая универсальная фигня, конкретно данного режима может и не быть в конкретном устройстве.

Да, может и не быть, а может и быть как на Richmeters. Унификация, что бы не запускать отдельно в серию дешевые чипы.

[pavel_k]

Maximus Panin, в UT61 установлен АЦП ES51922. Функция Max/Min активируется подтяжкой к V- входа MAX/MIN.
В серии UT60 используется АЦП FS9721-LP3. Данного режима там нет.

[pavel_k]

В UT60S установлен SD7501. Max/Min активируется замыканием P14 на P1.

[chellenger]

pavel_k, Коллега, немного ты ошибся. Р14--Р12 по ногам CPU, а вот в схеме они да разрыв цепи нарисовали как Р1

[pavel_k]

chellenger, да, спасибо. Но в даташите нумерация портов начинается с P10, поэтому тут не ошибёшься.

[NewKid]

Ну опять же тут либо какую-то кнопку переназначать или добавлять, ну или ставить мк для обработки cигналов управления типа как тут

[pavel_k]

NewKid, можно переназначить кнопку HOLD. Как по мне, не самая востребованная функция.

[chellenger]

chellenger, да, спасибо. Но в даташите нумерация портов начинается с P10, поэтому тут не ошибёшься.

Судя по всему порт P0 используется только внутри как шина данных D0-D7

[Maximus Panin]

В UT60S установлен SD7501

Вот это винегрет. У меня SD7502, причем на обоих. Datasheet на него нет.

Max/Min активируется замыканием P14 на P1.

Уже пробовали ?

[NewKid]

В UT60S установлен SD7501

Вот это винегрет. У меня SD7502, причем на обоих. Datasheet на него нет.

Ну как так в яндексе нашлось сразу, по пинам один в один ds7501

[pavel_k]

Datasheet на него нет.

Три штуки. 7502 для внутреннего рынка.

Уже пробовали ?

У вас как минимум есть две попытки)

[Maximus Panin]

NewKid, можно переназначить кнопку HOLD. Как по мне, не самая востребованная функция.

На ней еще REL

[Maximus Panin]

Сейчас буду смотреть. Поигрался до разборки с родной кнопкой RANGE в разных комбинация, переключает только диапазон измерений. Я правильно понял, мне надо замкнуть 22-й контакт чипа с 20-м (P1) ?

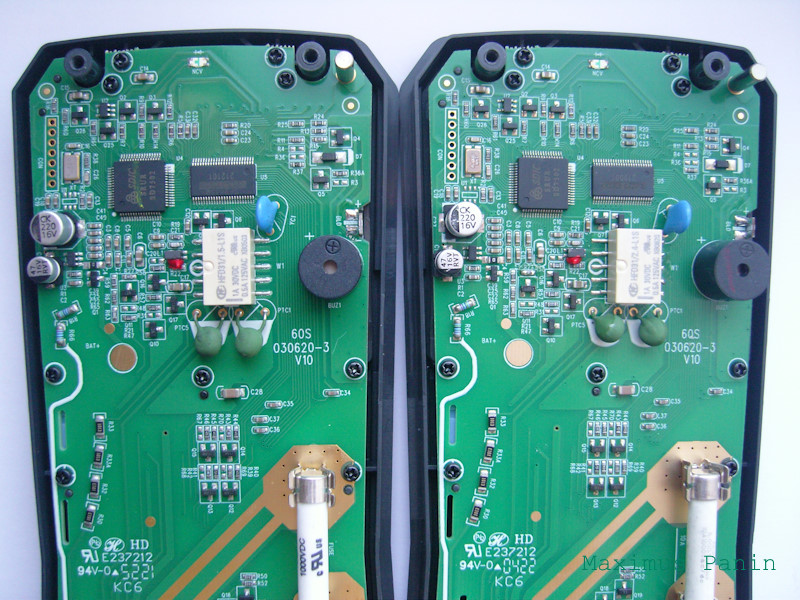

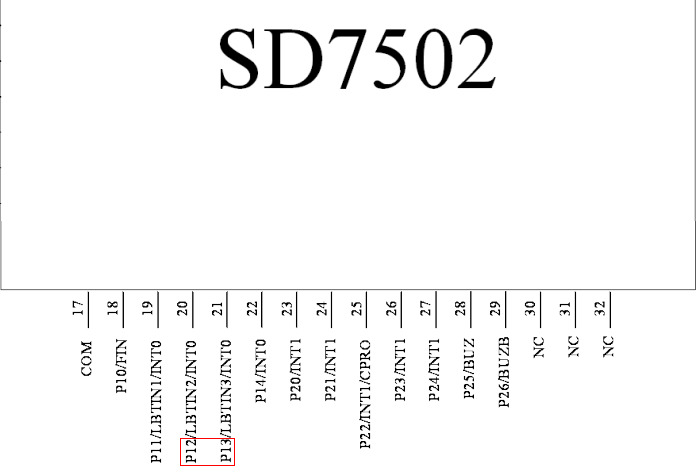

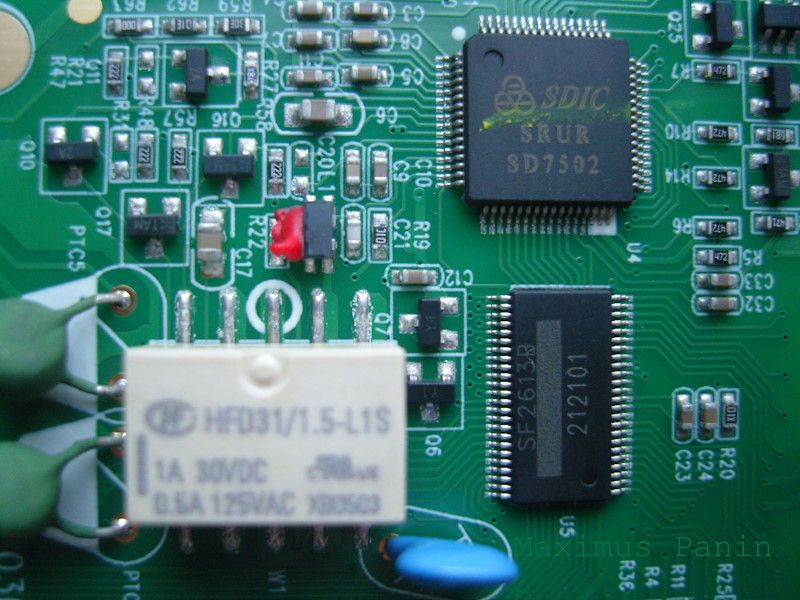

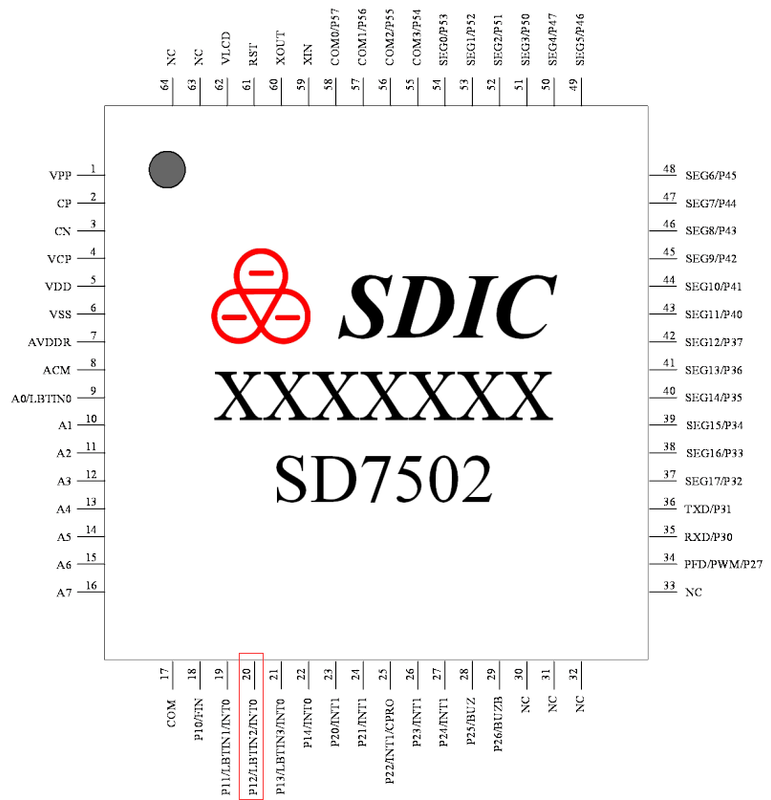

Да, на какую картинку из даташита ориентироваться ? На первой схеме P12/LBTIN2/INT0 (20) это 11-я слева, на второй, 4-я лева, как будто перевернуто:

Спойлер

[chellenger]

Maximus Panin, ау, коллега, похмелиться не забыл?

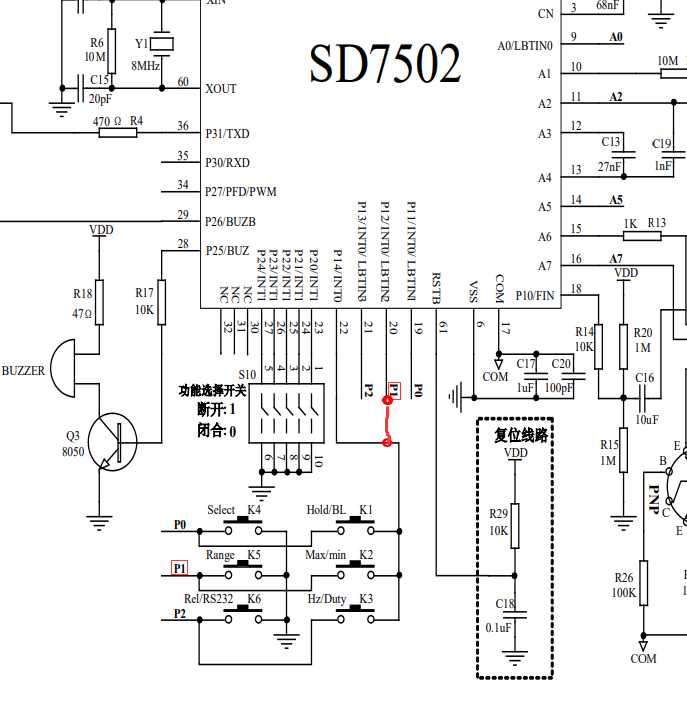

На принципиальной схеме всё написано. На распиновке корпуса то же.
Кто ноги справа или слева считает по принципиальной схеме? Там номера ног подписаны отдельно. Догадайся зачем?
20 и 22 замыкай по распиновке КОРПУСА.

[Maximus Panin]

chellenger, зачем так строго, я только познаю даташиты.

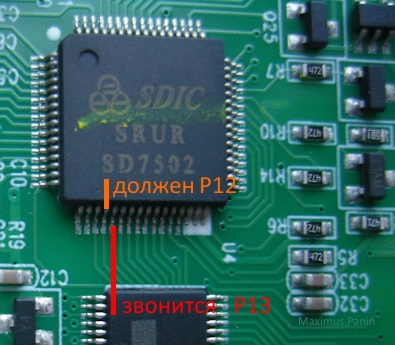

Странная картина: решил ради интереса предварительно прозвонить соседнюю на схеме кнопку RANGE, один контакт звонится на землю как и положено, а второй на P13/LBTIN3/INT0 (21), вместо P12/LBTIN2/INT0 (20). Как так ?

Спойлер

P.s. Спирт использую сугубо для протирки плат, т.к. не пью ))

[chellenger]

Тут у меня 2 предположения.
1. Что такой за переключатель S10, перевод с китайского смысла не добавляет, там написано "переключатель функций"...
2. Нужно понимать, что в самой DS7502 есть 16к ОТР (программируемой один раз) памяти и судя по всему это программная часть. Т.е. назначения пинов могут быть переопределены программно.

В итоге тут только методом научного тыка можно понять что получится в итоге. Пробуй оба варианта. Погореть там нечему.

[Maximus Panin]

1. Что такой за переключатель S10, перевод с китайского смысла не добавляет, там написано "переключатель функций"...

Это реле. Переключается когда щупы ставишь на измерение тока.

Спойлер

[Maximus Panin]

Замыкание P12 с P14 ничего не дает, ни кратковременное, ни долговременное. Что еще попробовать ?

Хорошо бы владельцы SD7501 попробовали P12+P14, может у них по другому запрограммировано.

[chellenger]

Maximus Panin, Р14+Р13 что выходит?

[Maximus Panin]

Р14+Р13 что выходит?

Ничего. Видимо эта функция должна быть и в прошивке SD7502. Интересно как обстоят дела на SD7501.

[chellenger]

Maximus Panin, да, то что в самой прошивке нет этой функции вполне возможно.

[Maximus Panin]

Печаль. Разработчики не смогли такую ерунду прицепить к любой из имеющихся кнопок, тем более контроллер позволяет.
