Экран планшета Эвотор СТ2Ф

[Олег Арм]

Принесли после праздников аппарат. Экран планшета Эвотор СТ2Ф слегка поменял цвета и как бы не полностью стирает предыдущий экран. Поэтому двоится и троится (чесно-я ниче не пил). Что с ним делали -не признаются. Касса стоит в ганделыке, мороз перед этим был -11С. Постояла сутки сутки - отогрелась, но все также. Технологическое обнуление и рекавери планшета не помогли. Похоже экран. (Другой планшет -норм). У кого еще похожее было? Сибиряки? Зима только начинается, думаю сколько экранов заказывать.

[mrrom]

Если перекинуть экран с рабочего?

[mrrom]

-11 это не мороз ))))

[vlads99]

Приносили такой же. Говорят, роняли.

[kastt]

Было такое. Нет одного напряжения на питание дисплея. На плате под экранчиком, где шим питания, пробит конденсатор по VGH или VGL, сейчас уже не помню. Кондер поменяли, изображение пришло в норму. Эвотор предлагает менять плату целиком.

[chellenger]

Эвотор всегда предлагает целиком...

[Олег Арм]

На плате под экранчиком, где шим питания, пробит конденсатор по VGH или VGL, сейчас уже не помню

А вы это побороли, или менять плату?

[kastt]

да, параллельно занимаемся ремонтом ноутов и планшетов,

[Олег Арм]

Схемой на планшет поделитесь плыз, если таковая вообще имеется...

[kastt]

Конкретно этой платы схемы не нашел, но все китайские планшеты похожи. Там чипсет MT6580 (состоит из МТ8321А и MT6350V). Можно погуглить схему похожих планшетов по "MT6350 pdf". Нас интересует верхний левый экран на плате

Спойлер

.
Снимаете его феном аккуратно и ищите кондер в кз). Еще можно прозвонить от тестовых точек разъема шлейфа дисплея на плате (на фото справа вверху), там основные точки подписаны, VGH, VGL и пр.

[Олег Арм]

Спасибо.

[Romanz]

Экран при такой поломке не при чем,  мамка сдохла.

[Dorado]

вот стоило в отпуск уйти, а тут столько интересного. Действительно, в большинстве случаев виноват конденсатор 10мкф, который, я подозреваю, на 16 вольт, типа прокатит. не прокатывает, ибо там нужен 10мкф 25вольт в корпусе 0603. Я пробовал ставить 4,7мкф в корпусе 0805- тоже работать будет, лишь бы под экран поместился. Экран лучше возвращать на место. Изредка попадались дефектные стабилитроны в цепи VGL
а почему заставляют плату менять - понять можно. Даже с плохо запаянным разъемом требуют менять плату целиком, а тут ремонт требующий соответствующего опыта и квалификации и оборудования. Кто сможет гарантировать, что взамен неисправного конденсатора поставили именно нужного номинала, а не, к примеру 10мкф 10вольт? Который работать будет, но не долго.

[kastt]

я беру конденсаторы с плат t-con битых матриц ноутов или мониторов, благо их как грязи) из таких же цепей vgl, vgh. Там диагонали побольше, соответственно напряжение выше, кондеры гарантированно больше не пробьются.

[Romanz]

Если вдруг у кого дойдут руки до ремонта этой поломки локализуйте места нахождения этих емкостей, было несколько таких аппаратов по гарантии, менял планшет в сборе, и один был 7.3.

[Олег Арм]

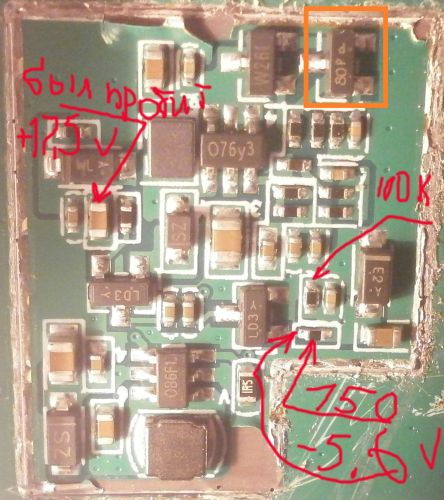

Дошли руки. При съеме экрана от перегрева слетело с мест несколько элементов. Я их подписал. Экран канешна проще срезать канц ножиком или паялом  на  80 ватт. Фен не нравится, или руки не оттуда.  Эта байда простояла ночь и встретила меня утром черным экраном. Помогло передергивание аккумулятора. Прогрел феном, померял напруги в точках критичных. ХЗ шо это было.

[Romanz]

Спасибо за информацию, одно но, снять аккуратно экран непросто, у вас дороги отслоились в 2 местах.

[Dorado]

снять аккуратно экран непросто, у вас дороги отслоились в 2 местах.

об чём я вам и писал. Кто-нибудь еще додумается болгаркой срезать

[svv]

А никто случаем не сталкивался с постепенно белеющим экраном? В процессе работы может медленно побелеть, но изображение будет просматриваться, потом может обратно вернуться в нормальный вид. Напруги Vgl и Vgh судя по осцилу в норме и в момент проявления неисправности не меняются. Ваще на матрицу грешу, но вдруг...

[Alex_R]

Изредка попадались дефектные стабилитроны в цепи VGL

Стабилитрон с маркировкой WL в корпусе SOD123 пробит, чем заменить ? BZT52C18 Diodes подойдет ? Маркировка похожая, U стабилизации 18В.
Фотку с неисправность прикрепил.

[svv]

пойдет

[Dorado]

BZT52C18 Diodes

это он и есть, с маркировкой WL

[Market-Master]

На планшете не было зеленогоцвета и контрастность была вырвиглаз.Аккуратно срезал экран,заменил стабилитрон,который WL и заменил емкость.Короче.все как в посте 32.Экран взлетел.

[Олег1950]

Было аналогичное.   Стабилитрон и кондюк звонятся накоротко.
Выпаял и выбросил кондюк и стабилитрон стал без КЗ. Кондюк не впаивал. Все работает.

[ser76]

Вчера тоже с такой же неисправностью принесли Эвотор. Удалил замкнутый кондёр, всё заработало, но почему то на тёмном фоне немного просвечивают белые вкладки с фамилиями кассиров.

[Market-Master]

Было аналогичное.   Стабилитрон и кондюк звонятся накоротко.
Выпаял и выбросил кондюк и стабилитрон стал без КЗ. Кондюк не впаивал. Все работает.

Со схемой не разбирался,но в процессе ремонта включил без стабилитрона-тоже работает,но думаю так нельзя.

[P-S]

Дошли руки. При съеме экрана от перегрева слетело с мест несколько элементов. Я их подписал. Экран канешна проще срезать канц ножиком или паялом  на  80 ватт. Фен не нравится, или руки не оттуда.  Эта байда простояла ночь и встретила меня утром черным экраном. Помогло передергивание аккумулятора. Прогрел феном, померял напруги в точках критичных. ХЗ шо это было.

Коллеги, прошу помощи. При снятии экрана повредил данный элемент в корпусе sot23 (транзистор?). Никак не могу опознать его по маркировке 80P.
