ШТРИХ-ПРИНТ 4.5 М смещена печать

[Winslov]

Добрый день колеги! Подскажите кто знает, что за деффект в печати ? ШТРИХ-ПРИНТ 4.5 М ГОСТ 53228 2008г . плата SME807.41.001 v02.
Прошил новой прошивкой от 24.01.18 результат тот же с.м. фото.  В меню выбирал смещение не реагирует.
 Подскажите куда копать ?

[Slava]

Формат этикетки ?

[Winslov]

Лента стоит 58 х 40, уже пробовал разные варианты. Если на плате менять местами подключение оптических датчиков, то выплёвывает по 3 стикера подряд (пустых) , 4-й печатает на половину.

[superkent]

Лента стоит 58 х 40, уже пробовал разные варианты. Если на плате менять местами подключение оптических датчиков, то выплёвывает по 3 стикера подряд (пустых) , 4-й печатает на половину.

Причиной же описанной ситуации(три пустых этикетки) может быть связана с датчиком позиционирования этикетки.
Соответственно, для устранения данной ошибки необходимо при помощи VR1 отрегулировать
напряжение на 9 ножке микросхемы DD4 таким образом, чтобы при наличии в датчике PE пустой
подложки этикеточной ленты напряжение должно быть менее 1,5 Вольт. При наличии в датчике PE
подложки этикеточной ленты с этикеткой напряжение должно быть
более 3,5 Вольт
Интересующую Вас информацию о местоположении датчика наличия и датчика позиционирования
этикетки Вы сможете получить в рем. документации, в разделе "Узел печати/Датчики принтера".

[drfaust]

У этих весов-принтаков иногда разбалтываются болты крепления - может из-за этого датчик начинает врать. Так же почистить его стоит.
Бывает, что зазор у ленты между этикетками другой, нежели был, и по 3мм и по 2мм и по 1.5мм встречались - в результате танцы с бубном(в основном у массы-к).

[Slava]

Лента стоит 58 х 40, уже пробовал разные варианты. Если на плате менять местами подключение оптических датчиков, то выплёвывает по 3 стикера подряд (пустых) , 4-й печатает на половину.

Вот с этого надо было начинать . Совет выше абсолютно верный . Датчик PE это средний между
датчиком наличия этикетки и снятием этикетки .
Коннекторы датчиков маркируются краской .

Еще такой момент - желательно проверить провода датчиков на сохранность .
Очень часто их грызут мыши по непонятным причинам . Снять кожух весового датчика и проверить
провода полностью.

[Hunter69]

Лента стоит 58 х 40, уже пробовал разные варианты. Если на плате менять местами подключение оптических датчиков, то выплёвывает по 3 стикера подряд (пустых) , 4-й печатает на половину.

Сервисная документация вам в помощь,в разделе "Тестирование" найдите подраздел "Тестирование датчиков",вам там будут интересны 2 позиции: Р и РЕ,а датчик выхода этикетки L(LABEL) можно вообще отключить в настройках весов,так значение Р-1 это значит,что этикетка найдена и спозиционирована,а значение РЕ должно быть не менее 3.9 вольта,это когда найдена этикетка,лучше если значение будет 4.2-4.5 вольт,а с пустой подложкой,это прорезь без этикетки меньше 1 вольта,бывает,что попадается такая очень плотная подложка этикетки,что датчик конца этикетки не может её просветить и тогда параметр будет 1.8 вольта и даже больше 2 вольт,тогда не удаётся корректно отстроить этот датчик.ведь если мы уменьшаем этот параметр с пустой подложкой,то и с этикеткой на подложки у нас параметр тоже будет уменьшаться и стремиться к значению 3 вольт и даже ниже,а этого недостаточно для нормальной работы этого датчика,у меня иногда такие проблемы возникают именно на весах Штрих-Принт,на весах CAS LP и CAS CL-5000J их датчики нормально работают на такой плотной подложке,но не на весах Штрих-Принт версий 4 и 4.5,решается путём замены такой этикетки на нормальную,с более прозрачной подложкой!

[Winslov]

superkent  Огромное спасибо! Помогло несколько раз перечитывал Рем Док, но не обращал внимание. Действительно защёл в меню датчик принтера и увидел PE 4.6 V , подрегулировал подстроечник на плате до значения 3.5 V и на тестовой печати всё ок.
Спасибо за совет !

[Master X]

Если светить на весы со стороны этикетки(солнце или любые другие источники света), то тоже будет несколько пустых...

[shurik37]

Всем привет! Подниму тему, правда по немного другой модели, Штрих-принт М 15-2,5. Проблема следующая, иногда выплевывает по 3 пустых этикетки. До этого чистил датчик, перебирал его, но проблема осталась.
Сейчас весы гоняю сутками, вот текущее напряжение датчика:
1. Без этикетки - PE:0/0.2v
2. С этикеткой - PE:1/4.4v
Сегодня обнаружил следующий момент, примерно через 30-40 этикеток, лента с этикеткой поднимается на 3-4 мм от датчика, в результате весы не видят этикетку. Перезаправляю рулон, всё работает исправно, этикетка выходит по одной. Предполагаю, что проблема из-за неровного прижатия ТПГ к Валу протяжки. Регулировка прижатия как такого нет. Может кто сталкивался с такой проблемой?
Или Вал протяжки под замену?

[msvk]

Проверь втулки у резинового вала, если нормальные ,то вал под замену.

[shurik37]

Проверь втулки у резинового вала, если нормальные ,то вал под замену.

Спасибо за совет. Втулки в норме. Вал сидит ровно, пробую его заменить.

[geodile]

shurik37, менял вал при сползании вверх - не особо помогало.

[shurik37]

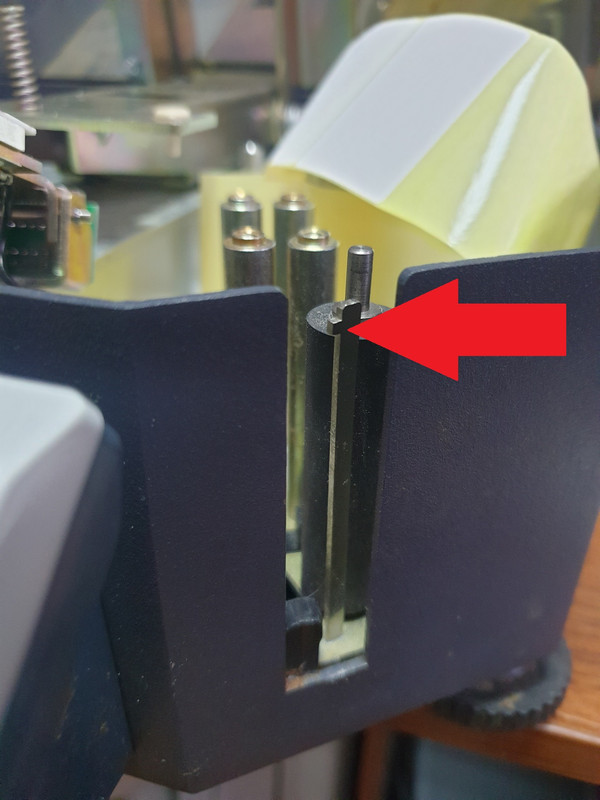

Когда перебирал принтер, заметил что металлическая стойка была повернута в другую сторону, она должна препятствовать подъёму ленты при движении.

Установил как надо, но при протяжке всё равно поднимается вверх и когда лента упирается в ограничитель, напряжение с этикеткой стало PE:1/2.5v. Думаю что всё же придется менять Вал протяжки.

[Puzar]

В таких случаях однозначная замена резинового вала. Только это поможет. Проверено на практике не однократно.
